C2級真空斷路器的認識
2022-06-07 1195

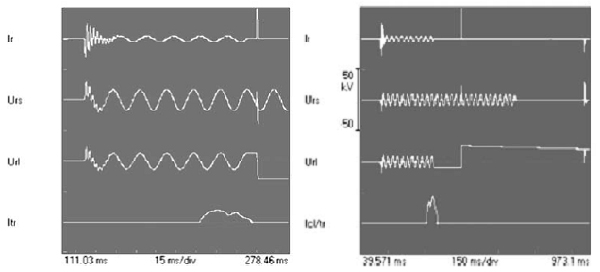

圖一
并聯電容器的作用是在工業、配電和輸電電路中以提高功率因數，降低諧波，使饋電容量*大化，改善電壓控制并將電力損耗降至*低。而從負荷循環組中投入或退出運行電容器，接通或斷開地下電纜和輸電線路容易產生強涌流和重?fù)舸┘癗SDD(非保持破壞性放電)的現象。所以，在高壓配電系統中，電容器出線柜內的真空斷路器一般要求具備C2級水平，即具有非常低的重?fù)舸└怕省?br />
首先，先來了解一下重?fù)舸┖蚇SDD現象。重?fù)舸┦侵冈陂_斷過程中，電流過零后5ms(四分之一個周波)或更長時間內，開關裝置觸頭之間工頻電流或涌頻電流的重現(如圖1)。在三相不接地系統中，只有當兩相同時擊穿且斷路器的高頻電流開斷能力較差時，才可能出現重?fù)舸?。NSDD(非保持破壞性放電，如圖2)，是恢復期間瞬變高頻電流放電造成。此現象期間，在一相上的瞬時電壓雪崩可能造成所有相上的工頻恢復電壓相應偏移。NSDD的出現可解釋為有事故跡象或不會演變成重?fù)舸┑难舆t擊穿跡象。
具有C2級水平的斷路器，要在大容量試驗室進行48次或96次的額定電纜充電開斷電流試驗、80組額定單個電容器組開斷電流和關合涌流試驗、80組額定背對被電容器組開斷電流和關合涌流試驗、20次的小容性電流開斷， 來檢驗真空斷路器的容性電流開合能力，對真空斷路器來講，是一個嚴峻的考驗，根據容性電流開合試驗期間的重?fù)舸┣闆r，定義的兩級斷路器分別是：
★C1級：容性電流開斷期間低重?fù)舸└怕?
★C2級：容性電流開斷期間非常低重?fù)舸└怕省?br />
具體的試驗要求完全按照GB1984-2003《高壓交流斷路器》來進行，同時在：
額定線路充電開斷電流(LC1和LC2); 額定電纜充電開斷電流(CC1和CC2);
額定單電容器組開斷電流(BC1和BC2)的三單相試驗組間隔中分別進行工頻耐壓試驗、雷電沖擊試驗和真空斷路器機械特性試驗、回路電阻測試等試驗做為輔助判定指標。通過試驗的判據
如果滿足下列條件，就成功通過了C2級性能試驗：
(1)斷路器能夠關合和開斷所有前述試驗方式中的容性電流。
(2)在試驗方式1和方式2(指CC1/CC2、LC1/LC2、BC1/BC2)中未出現重?fù)舸?，或者如果在整個試驗方式1和2中出現一次重?fù)舸瑒t兩個試驗方式均應在未檢修的同一臺斷路器上重復進行。延長的試驗系列中不應出現重?fù)舸?也不應發生外部閃絡和相對地閃絡。
(3)在單獨的試驗系列中，如果出現NSDD，允許次數*多為開斷操作次數的1.6%。
(4)帶密封滅弧室單元的斷路器，應進行絕緣狀態檢查和溫升試驗。
(5)不允許重現NSDD觸發的工頻電流，盡管它可能僅造成單一電流半波。
可以看出，具有C2級水平的真空斷路器的電氣性能比常規斷路器在容性電流開合方面高出很多，在斷路器真空滅弧室的性能和機構機械特性方面要求更苛刻，而且對真空斷路器的整體裝配工藝的質量更嚴格。
