一、簡介

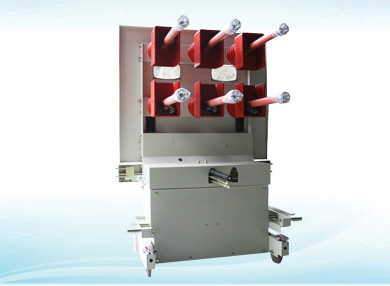

ZN85-40.5型戶內高壓真空斷路器適用于三相交流50HZ、40.5KV系統中，可供工礦企業，發電廠及變電站作為分合負荷電流、過載電流、短路電流之用，并適用開頻操作場合。
二、主要技術參數
|
項目 |
單位 |
參數數據 |
|
額定電壓 |
KV |
40.5 |
|
1min工頻耐壓（有效值） |
KV |
95 |
|
雷電沖擊耐壓（峰值） |
KV |
185 |
|
額定頻率 |
Hz |
50 |
|
額定電流 |
A |
1250/1600/2000 |
|
額定短時耐受電流 |
KA |
25/31.5 |
|
額定峰值耐受電流 |
KA |
63/80 |
|
額定短路持續時間 |
s |
4 |
|
額定短路開斷電流 |
KA |
25/31.5 |
|
額定短路關合電流 |
KA |
63/80 |
|
額定操作順序 |
|
0-0.3s-C0-180s-C0 |
|
開斷時間 |
ms |
<80 |
|
額定短路開斷電流開斷次數 |
次 |
20 |
|
單個電容器組開斷電流 |
A |
630 |
|
背靠背電容器組開斷電流 |
A |
400 |
|
額定操作電壓 |
V |
|
|
機械壽命 |
次 |
10000 |
