一、產品概述

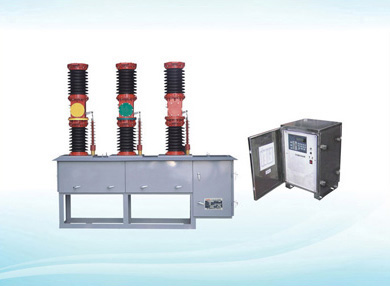

ZW7-40.5系列戶外高壓真空斷路器系三相交流50HZ、額定電壓40.5KV的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GBI984-2003《交流高壓斷路器》國家標準的要求，并滿足IEC-56《交流高壓斷路器》國標電工委員會標準的要求。
ZW7-40.5系列戶外高壓真空斷路器，主要用于戶外40.5KV輸變電系統的控制和保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體機構為瓷瓶支柱式；上瓷瓶?jī)?nèi)裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、不爆炸，使用壽命長，安裝維護方便等特點。
二、配件：
可配電力電子PT可近距離遙控
可配雙電源自動切換裝置
可配智能型自動重合閘
可配預付費計量自動裝置系統
三、主要技術參數
|
序號 |
項目 |
單位 |
數據 | |
|
1 |
額定電壓 |
KV |
40.5 | |
|
2 |
額定絕緣水平 |
1min工頻耐壓（干試）、（濕試） |
KV |
95 |
|
90 | ||||
|
雷電沖擊耐壓（峰值） |
185 | |||
|
3 |
額定電流 |
A |
1250、1600、2000 | |
|
4 |
額定短路開斷電流 |
KA |
20、25、31.5 | |
|
5 |
額定操作順序 |
|
分—0.3s合分—180S—合分 | |
|
6 |
額定短路開斷電流次數 |
次 |
20 | |
|
7 |
額定短路關合電力（峰值） |
KA |
50、63、80 | |
|
8 |
額定峰值耐受電流 |
KA |
50、63、80 | |
|
9 |
額定短路耐受電流 |
KA |
20、25、31.5 | |
|
10 |
額定短路持續時間 |
S |
4 | |
|
11 |
平均分閘速度 |
m/s |
1.5±0.2 | |
|
12 |
平均合閘速度 |
m/s |
0.7±0.2 | |
|
13 |
觸頭合閘彈跳時間 |
ms |
≤5 | |
|
14 |
三相合（分）閘同期性時差 |
ms |
≤2 | |
|
15 |
合閘時間 |
ms |
≤150 | |
|
16 |
分閘時間 |
ms |
≤60 | |
|
17 |
機械壽命 |
次 |
10000 | |
|
18 |
額定操作電壓及輔助回路額定電壓 |
V |
DC110/220、AC110/220 | |
|
19 |
每相回路直流電阻（不含互感器） |
μΩ |
＜100 | |
|
20 |
動靜觸頭允許磨損厚度 |
mm |
3 | |
|
21 |
重量 |
kg |
800 | |
