一、概述

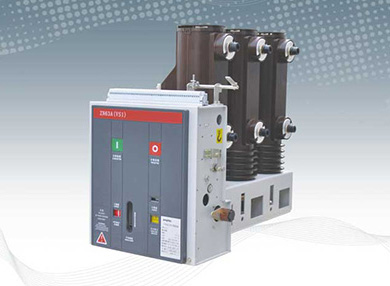

VS1(VBM7)-12型側裝式戶內高壓真空斷路器系戶外高壓開關設備，適用于三相電流50HZ，額定電壓12KV的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于額定電流下的頻繁操作，或多次開斷短路電流的場所。
VS1(VBM7)-12型側裝式戶內高壓真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器既可單獨使用，又可用于環網供電、箱式電壓各種非標供電系統。
二、主要技術參數
|
序號 |
項目 |
單位 |
數據 | |||
|
1 |
額定電壓 |
KV |
12 | |||
|
2 |
最高工作電壓 |
KV |
12 | |||
|
3 |
額定電流 |
A |
630 1250 |
630 1250 |
630 1250 | |
|
4 |
額定短路開斷電流 |
KA |
20 |
25 |
31.5 | |
|
5 |
額定短路關合電流 |
KA |
50 |
63 |
80 | |
|
6 |
額定峰值耐受電流 |
KA |
50 |
63 |
80 | |
|
7 |
4S額定短路耐受電流 |
KA |
20 |
25 |
31.5 | |
|
8 |
額定絕緣水平 |
工頻耐壓（額定開斷前后） |
KV |
42（斷口48）、75（斷口84） | ||
|
沖擊耐壓（額定開斷前后） | ||||||
|
9 |
額定操作順序 |
|
分-0.3s—合分—180s—合分 | |||
|
10 |
機械壽命 |
次 |
20000 | |||
|
11 |
額定短路開斷電流開斷次數 |
次 |
50 | |||
|
12 |
操動機構額定合閘電壓（直流） |
V |
110,220 | |||
|
13 |
操作機構額定合閘電壓（直流） |
V |
110,220 | |||
|
14 |
觸頭開距 |
mm |
11±1 | |||
|
15 |
超行程（觸頭彈簧壓縮長度） |
mm |
3.5±0.5 | |||
|
16 |
三相分、合閘不同期性 |
ms |
≤2 | |||
|
17 |
觸頭合閘速度 |
ms |
≤2 | |||
|
18 |
平均分閘速度 |
m/s |
0.9~1.2 | |||
|
19 |
平均合閘速度 |
m/s |
0.4~0.8 | |||
|
20 |
分隔時間 |
最高操作電壓 |
s |
≤0.05，≤0.08 | ||
|
最低操作電壓 | ||||||
|
21 |
合閘時間 |
s |
0.1 | |||
|
22 |
各相主回來電阻 |
u Ω |
60/40 | |||
|
23 |
動靜觸頭允許磨損螺積厚度 |
mm |
3 | |||
