一、產品概述

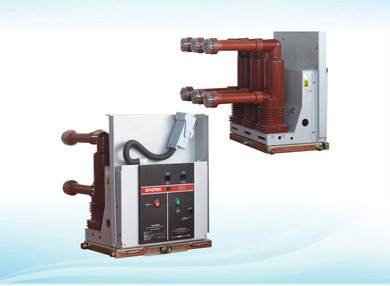

ZN63G(VS1)-24高原型戶內高壓真空斷路器為三相交流50HZ的戶內高壓開關設備,適用于發電廠、變電站及工礦企業等輸配電系統的控制或保護開關,尤其適用于高海拔地區開斷重要負荷及頻繁操作的場合。
斷路器的制造負荷我國國家標準GB1984-2003《交流高壓斷路器》、JB3885-1996《3.6~40.5KV戶內真空斷路器訂貨技術條件》以及相關的IEC標準,并具有可靠的聯鎖功能。
斷路器的操動機構為彈簧儲能式,可以用交、直流儲能操作,也可用手動操作。
斷路器同時能配長壽命的永磁操動機構,機械壽命能達10萬次,可用于極其頻繁操作的場合。
短路器設計成前后分裝的結構形式,既可用作固定安裝的單元,也可底盤車配裝成中置式單元使用。
二、主要技術參數
序號 |
項目 |
單位 |
參數 | ||
1 |
額定電壓 |
KV |
24 | ||
2 |
額定頻率 |
Hz |
50 | ||
3 |
額定電流 |
A |
630 |
1250 |
1600 |
4 |
額定短路開斷電流 |
KA |
20 |
25 |
31.5 |
5 |
額定短路關合電力(峰值) |
KA |
50 |
63 |
80 |
6 |
額定短路持續時間 |
s |
4 | ||
7 |
額定短路電流開斷次數 |
次 |
20 | ||
8 |
額定操作順序 |
|
0—0.3s—CO—180s—CO | ||
9 |
額定雷電沖擊耐受電流(斷口) |
KV |
125 | ||
10 |
短時1min工頻耐受電壓(斷口) |
KV |
65 | ||
11 |
合閘時間 |
ms |
≤100 | ||
12 |
分閘時間 |
ms |
≤50 | ||
13 |
機械壽命 |
次 |
20000 | ||
14 |
額定儲能和操作電壓 |
V |
~220/110 | ||
15 |
開斷時間 |
ms |
≤65 | ||
16 |
儲能時間 |
s |
≤10 |
三、機械特性調整參數
序號 |
項目 |
單位 |
參數 |
1 |
觸頭開距 |
mm |
15±1 |
2 |
觸頭超行程 |
mm |
3.5±0.5 |
3 |
合閘速度 |
m/s |
0.9~1.2 |
4 |
分閘速度 |
m/s |
0.5~0.8 |
5 |
觸頭合閘彈簧跳時間 |
ms |
≤2 |
6 |
額定觸頭壓力 |
N |
20KA(2000±200) 、25KA(2400±200)、31.5KA(3100±200) |
7 |
三相合、分閘不同期性 |
ms |
≤2 |
