一產品概述

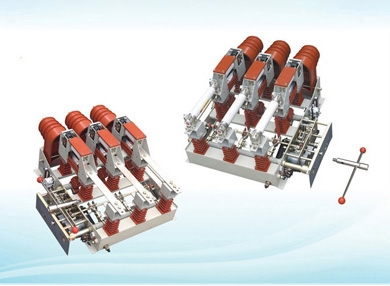

FZN25-12D/T630-20型戶內交流高壓真空負荷開關時候三相交流50HZ、額定電壓12KV戶內裝置，適用于工礦企業配電所及變電站等場合，作為電器設施的保護和控制，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電池。配裝具有關合短路電流能力的接地開關。操作機構可手動和電動，便于實現電力系統的三遙控要求。

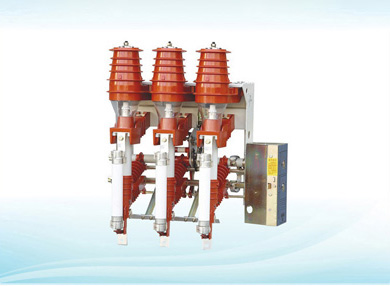

FZRN25-12D/T125-31.5型戶內的交流高壓真空負荷開關-熔斷器組合電器是三相交流50HZ、額定電壓12KV的戶內裝置，適用于工礦企業配電所及變電站等場合，做負荷控制和短路保護之用，配裝具有關合短路電流能力的接地開關，操作機構也是可以手動和電動，便于實現電力系統的三遙控要求。
二、主要技術參數
|
序號 |
項目 |
單位 |
參數 | |
|
FZN25-12D/T630-20 |
FZRN25-12D/T200-31.5 | |||
|
1 |
額定電壓 |
|
12 | |
|
2 |
額定電流 |
|
50 | |
|
3 |
額定頻率 |
|
630 |
≤200 |
|
4 |
1min工頻耐受電壓 |
|
滅弧室斷口30；對聯地、相間75；隔離斷1口48 | |
|
雷電擊沖擊耐受電壓（峰值） |
對地、相間75；隔離斷口85 | |||
|
5 |
額定短路時耐受電流（流穩定電流） |
|
20 |
— |
|
6 |
額定短路持續時間 |
|
4 |
— |
|
7 |
額定峰值耐受電流（動穩定電流） |
|
50 |
— |
|
8 |
額定有功負載開斷電流 |
|
630 |
— |
|
9 |
額定閉環開斷電流 |
|
630 |
— |
|
10 |
額定電纜充電開斷電流 |
|
10 |
— |
|
11 |
額定開斷空載變壓器容量 |
|
1600 | |
|
12 |
額定短路開斷電流 |
|
— |
31.5 |
|
13 |
額定轉移電流 |
|
— |
2000 |
|
14 |
熔斷器型號 |
|
— |
SDLAJ-12 SFLAJ-12 |
|
15 |
撞擊器輸出能量 |
|
— |
2—5 |
|
16 |
額定短路開合電力 |
|
50 |
80（預期峰值） |
|
17 |
接地開關額定短時耐受電流（熱穩定電流） |
|
20 | |
|
18 |
接地開關額定短路持續時間 |
|
20 | |
|
19 |
輔助回路額定電壓 |
|
≌220、110 | |
|
20 |
機械壽命 |
|
10000 | |
