一、產品概述

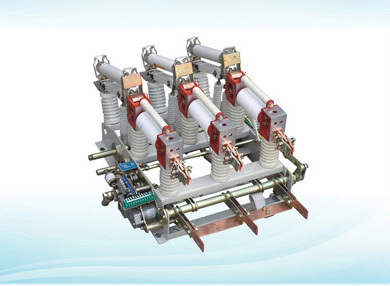

FZN21-12D/T630-20型戶內交流高壓真空負荷開關，適用于額定電壓10KV三相交流，50HZ的供電網絡中，作為開斷負荷電流之用。FZRN21-12D/T125-31.5型戶內高壓真空負荷開關-熔斷器組合電器具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕，基本不需要維護等優點。具有保護變壓器過載，防止設備的缺相運行，具有明顯的隔離斷口，可配裝具有關合能力的接地刀及電動彈簧機構，能夠遠動遠控。
二、用途：
FZN21-12D/T630-20行戶內高壓真空負荷開關，適用于額定電壓10KV、三相交流50HZ的供電網絡中，作為開斷負荷電流之用
FZRN21-12D/T125-31.5型戶內高壓真空負荷開關-熔斷器組合電器，適用于額定電壓10KV三相交流50HZ的網絡中，作為開斷電流、過載電流和短路電流之用。
三、主要技術參數
|
序號 |
項目 |
單位 |
參數 | |
|
1 |
額定電壓 |
KV |
12 | |
|
2 |
額定頻率 |
Hz |
50 | |
|
3 |
額定電流 |
A |
630 | |
|
4 |
額定有功負載開斷電流 |
A |
630 | |
|
5 |
額定閉環開斷電流 |
A |
630 | |
|
6 |
5%額定有功負載開斷電流 |
A |
31.5 | |
|
7 |
額定電纜充電開斷電流 |
A |
10 | |
|
8 |
額定空載變壓器開斷容量 |
KVA |
1250 | |
|
9 |
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV |
42/48 | |
|
10 |
雷電沖擊耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV |
75/85 | |
|
11 |
4S額定短時耐受電流（熱穩定） |
KA |
20 | |
|
12 |
額定峰值耐受電流（動穩定） |
KA |
50 | |
|
13 |
額定短路關合電力 |
KA |
50 | |
|
14 |
機械壽命 |
真空負荷開關 |
次 |
1000 |
|
隔離刀、接地刀 |
2000 | |||
|
15 |
觸頭允許磨損累計厚度 |
mm |
2 | |
|
16 |
分合閘操作力柜 |
Nm |
＞200 | |
|
17 |
電動操作電源電壓 |
V |
交直流110、220 | |
四、負荷開關-熔斷組合電器的技術參數
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
熔斷航器******額定電流 |
A |
125 |
|
4 |
額定開斷交接電流 |
A |
3150 |
|
5 |
熔斷器觸發開關分閘時間 |
ms |
40±5 |
|
6 |
額定短路開斷電流（預期有效值） |
KA |
31.5 |
|
7 |
額定短路關合電流（預期峰值） |
kA |
50 |
|
8 |
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV |
42/48 |
|
9 |
雷電沖擊耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV |
75/85 |
|
10 |
熔斷器撞擊器輸出能量 |
J |
2~5 |
五、組合電器所配熔斷的技術參數
|
型號 |
額定電壓 |
熔斷器額定電壓A |
額定開斷電流KA |
熔體額定電流A |
|
SDLAJ |
12 |
40 |
31.5 |
6.3、10、16、20、25、31.5、40 |
|
100 |
40 |
50、63、71、80、100 | ||
|
125 |
50 |
125 |
六、滅弧室裝配調整的技術參數
|
序號 |
項目 |
單位 |
參數 |
|
1 |
觸頭開距 |
mm |
10±1 |
|
2 |
觸頭彈簧壓縮量 |
mm |
4±0.5 |
|
3 |
平均合閘速度 |
m/s |
0.6±0.2 |
|
4 |
平均合閘速度（開距達6mm前） |
m/s |
1.1±0.2 |
|
5 |
三相觸頭分、合閘不同期 |
ms |
2 |
|
6 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
7 |
帶電體之間相對地距離 |
mm |
≥125 |
|
8 |
上、下支架回路電阻 |
μΩ |
≤70 |
七、隔離刀裝配技術參數
|
序號 |
項目 |
單位 |
參數 |
|
1 |
三相剛合位置不同期 |
mm |
≤3 |
|
2 |
各相剛合位置偏斜 |
mm |
≤1 |
|
3 |
觸國正壓力 |
n |
260 ±30 |
|
4 |
隔離距離 |
mm |
＞150 |
八、接地刀的技術參數
|
序號 |
項目 |
單位 |
參數 |
|
1 |
靜觸頭彈簧壓力 |
n |
390±20 |
|
2 |
三相剛合位置不同期 |
mm |
≤3 |
|
3 |
各相剛合位置偏斜 |
mm |
≤1 |
|
4 |
關合速度 |
m/s |
剛合速度＞5 |
