一、產品概述

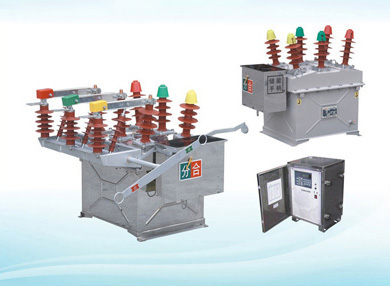

ZW8-12電子PT型戶外真空斷路器用于交流50HZ、電壓10~12KV的三相電力系統(tǒng)，作為分斷、關合負荷電流之用，它具有自動取能儲能電功能，可整定的涌流控制、過流及速斷保護功能，可在10KV斷電情況下多次儲能及分合操作，實現就地遙控及遠方有線控制和配網自動化。并能作為站內進出線及站外無電源散點開關，實現環(huán)網供電，是集電源保護控制和通訊于一體的智能開關。
二、具有以下特點：
1、可配電力電子PT可近距離遙控；
2、可配雙電源自動切換裝置；
3、可配智能型自動重合閘；
4、可配預付費計量自動裝置系統(tǒng)。
三、主要技術參數：
|
序號 |
項目 |
單位 |
參數數據 | |||
|
6.3KA |
12.5KA |
20KA | ||||
|
1 |
額定電壓 |
KV |
12 | |||
|
2 |
額定電流 |
A |
630(1250) | |||
|
3 |
額定短路開斷電流 |
KA |
6.3 |
12.5 |
20 | |
|
4 |
額定短路關合電流（峰值） |
KA |
16 |
31.5 |
50 | |
|
5 |
額定峰值耐受電流 |
KA |
16 |
31.5 |
50 | |
|
6 |
額定短時耐受電流 |
KA |
6.3 |
12.5 |
20 | |
|
7 |
|
工頻耐壓（干式） |
|
42 | ||
|
雷電沖擊耐壓（峰值） |
75 | |||||
|
8 |
額定操作順序 |
|
分-0.3S-合分—180S—合分 | |||
|
9 |
機械壽命 |
次 |
10000 | |||
|
10 |
額定短路開斷電流開斷次數 |
次 |
30 | |||
|
11 |
操動機構額定合閘電壓 |
V |
110 220 | |||
|
12 |
操動機構額定分閘電壓 |
V |
110 220 | |||
|
13 |
觸頭開距 |
mm |
11± 1 | |||
|
14 |
超行程（觸頭彈簧壓縮長度） |
mm |
3 +1 －0.3 | |||
|
15 |
三相分、合閘不同期性 |
ms |
≤2 | |||
|
16 |
觸頭合閘彈簧跳時間 |
ms |
≤2 | |||
|
17 |
平均分閘速度 |
m/s |
1.2±0.3 | |||
|
18 |
平均合閘速度 |
m/s |
0.6±0.2 | |||
|
19 |
分閘時間 |
s |
≤0.06 | |||
|
20 |
合閘時間 |
s |
≤0.1 | |||
|
21 |
各相主回路電阻 |
u∮ |
≤200 | |||
|
22 |
動靜觸允許磨損累計厚度 |
mm |
3 | |||
