一、產品概述

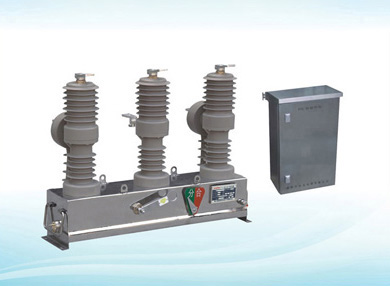

ZW32-12型永磁戶外真空斷路器（以下簡稱斷路器）為三相交流50HZ、額定電壓12KV的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件。
二、性能優點
該型產品采用永磁操動機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件數量少、機械傳動鏈短。從而大大提高了開關的可靠性和機械壽命。
三、主要技術參數
|
序號 |
項目 |
單位 |
參數數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
630 |
|
4 |
額定短路開斷電流 |
KA |
20 |
|
5 |
額定峰值耐受電流（峰值） |
KA |
50 |
|
6 |
額定短時耐受電流 |
KA |
20 |
|
7 |
額定短路關合電流（峰值） |
KA |
50 |
|
8 |
機械壽命 |
次 |
10000 |
|
9 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
10 |
工頻耐受電壓（1min）:（濕）（干）相間、對地/斷口 |
KV |
42/48 |
|
11 |
雷電沖擊耐受電壓（峰值）相間、對地/斷口 |
KV |
75/85 |
|
12 |
二次回路1min工頻耐壓 |
KV |
2 |
四、型號及含義
ZW32-12/630-20 YC Z：真空短路器；W：戶外；32：設計序號；12：額定電壓；630：額定電流；20：額定短路開斷電流；YC：永磁操作機構。
