一、產品概述

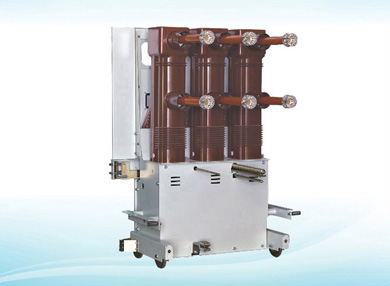

ZN85-40.5型戶內高壓真空斷路器為三相交流50HZ、額定電壓40.5KV的三相電力系統中，可供工礦企業，發電廠及變電站作為分合負荷電流、過載電流、短路電流之用，并適用于開頻繁操作的場合。
二、主要技術參數
|
序號 |
項目 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
40.5 |
|
2 |
1min 工頻耐壓（有效值） |
KV |
95 |
|
3 |
雷電沖擊耐壓（峰值） |
KV |
185 |
|
4 |
額定頻率 |
Hz |
50 |
|
5 |
額定電流 |
A |
1250 、1600、2000 |
|
6 |
額定短時耐受電流 |
KA |
25、31.5 |
|
7 |
額定峰值耐受電流 |
KA |
63、80 |
|
8 |
額定短路持續時間 |
S |
4 |
|
9 |
額定短路開斷電流 |
KA |
25、31.5 |
|
10 |
額定短路關合電流 |
KA |
63、80 |
|
11 |
額定操作順序 |
|
0—0.3s—C0—180s—C0 |
|
12 |
開斷時間 |
mm |
<80 |
|
13 |
額定短路開斷電操作電源流開斷次數 |
次 |
20 |
|
14 |
單個電容器組開斷電流 |
A |
630 |
|
15 |
背靠背電容器組開斷電流 |
A |
400 |
|
16 |
額定操作電壓 |
V |
≌110/≌110,≌220/≌220 |
|
17 |
機械壽命 |
次 |
10000 |
